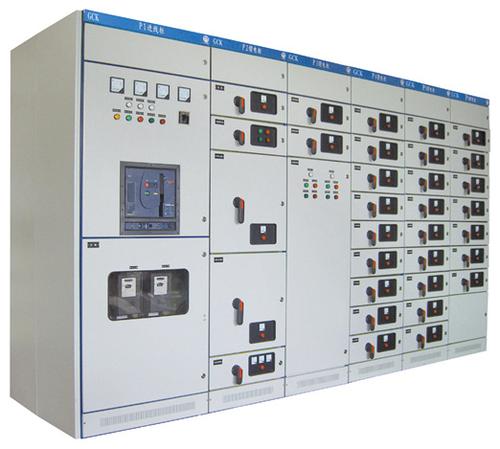

GCK低压开关柜

产品简介：GCK低压抽出式开关柜由动力配电中心（PC）柜和电动机控制中心（MCC）两部分组成。适用于发电厂、变电站、工矿企业等电力用户作为交流50/60Hz，最大工作电压至690V，最大工作电流至3150A的配电系统中，作为动力配电、电动机控制及照明灯配电设备的电能转换分配控制之用。本产品符合IEC439标准，也符合GB7251《低压成套开关设备和控制设备》国家标准，具有分断能力高，动热稳定性能好，结构先进、合理、电气方案切合实际，系列性、通用性强。各种方案单元任意组合，一台柜体所容纳的回路较多，节省占地面积，外形美观，防护等级高，安全可靠，维护方便等优点。

1	环境温度：	不高于+40℃，不低于-15℃。且24h内平均温度不超过+35℃。
2	海拔高度：	海拔不超过2000m。
3	相对湿度：	日平均值不超过95%，月平均值不超过90%。
4	污染等级：	III级。
5		无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所。
6		无剧烈震动、颠簸的场所。

序号	名称	单位	数值
1	额定工作电压	V	380/690
2	额定绝缘电压	V	660/1000
3	额定频率	Hz	50/60
4	主母线额定电流	A	≤3150
5	主母线额定短时耐受电流（1S）	kA	≤80
6	额定峰值耐受电流	kA	≤143
7	配电母线额定电流	A	≤1000
8	配电母线额定短时耐受电流（1S）	kA	≤50
9	配电母线峰值耐受电流	kA	≤105
10	1min辅助回路工频耐受电压	kV	2
11	额定脉冲耐受电压	kV	8
12	外壳防护等级	IP	至IP54
13	电气间隙	mm	≥10
14	爬电距离	mm	≥12.5
