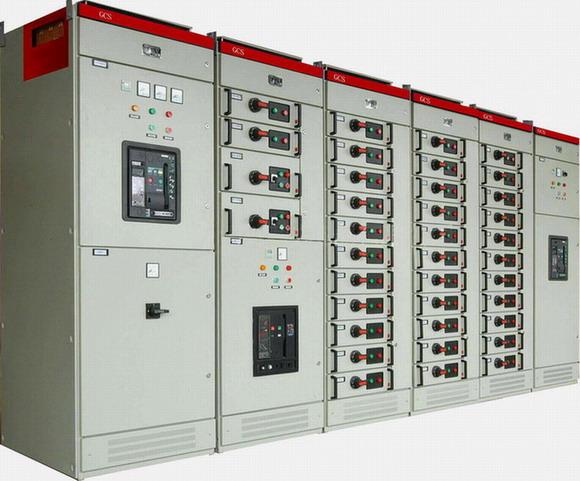

GCS低压开关柜

产品简介：GCS低压抽出式开关柜适用于发电厂、石油、化工、冶金、纺织、高层建筑等低压配电系统。在大型发电厂、石化系统等自动化程度高，要求与计算机接口的场所，作为三相交流频率为50/60Hz、额定工作电压为380V/400/660，额定电流为4000A及以下的发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。

1	环境温度：	不高于+40℃，不低于-15℃。且24h内平均温度不超过+35℃。
2	海拔高度：	海拔不超过2000m。
3	相对湿度：	日平均值不超过95%，月平均值不超过90%。
4	污染等级：	III级。
5		无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所。
6		无剧烈震动、颠簸的场所。

序号	名称	单位	数值
1	额定工作电压	V	380/690
2	额定绝缘电压	V	660/1000
3	额定频率	Hz	50/60
4	主母线额定电流	A	≤4000
5	主母线额定短时耐受电流（1S）	kA	≤100
6	额定峰值耐受电流	kA	≤176
7	配电母线额定电流	A	≤1000
8	配电母线额定短时耐受电流（1S）	kA	≤65
9	配电母线峰值耐受电流	kA	≤143
10	1min辅助回路工频耐受电压	kV	2
11	额定脉冲耐受电压	kV	8
12	外壳防护等级	IP	至IP54
13	电气间隙	mm	≥10
14	爬电距离	mm	≥12.5

> GCS低压开关柜样本点击下载
