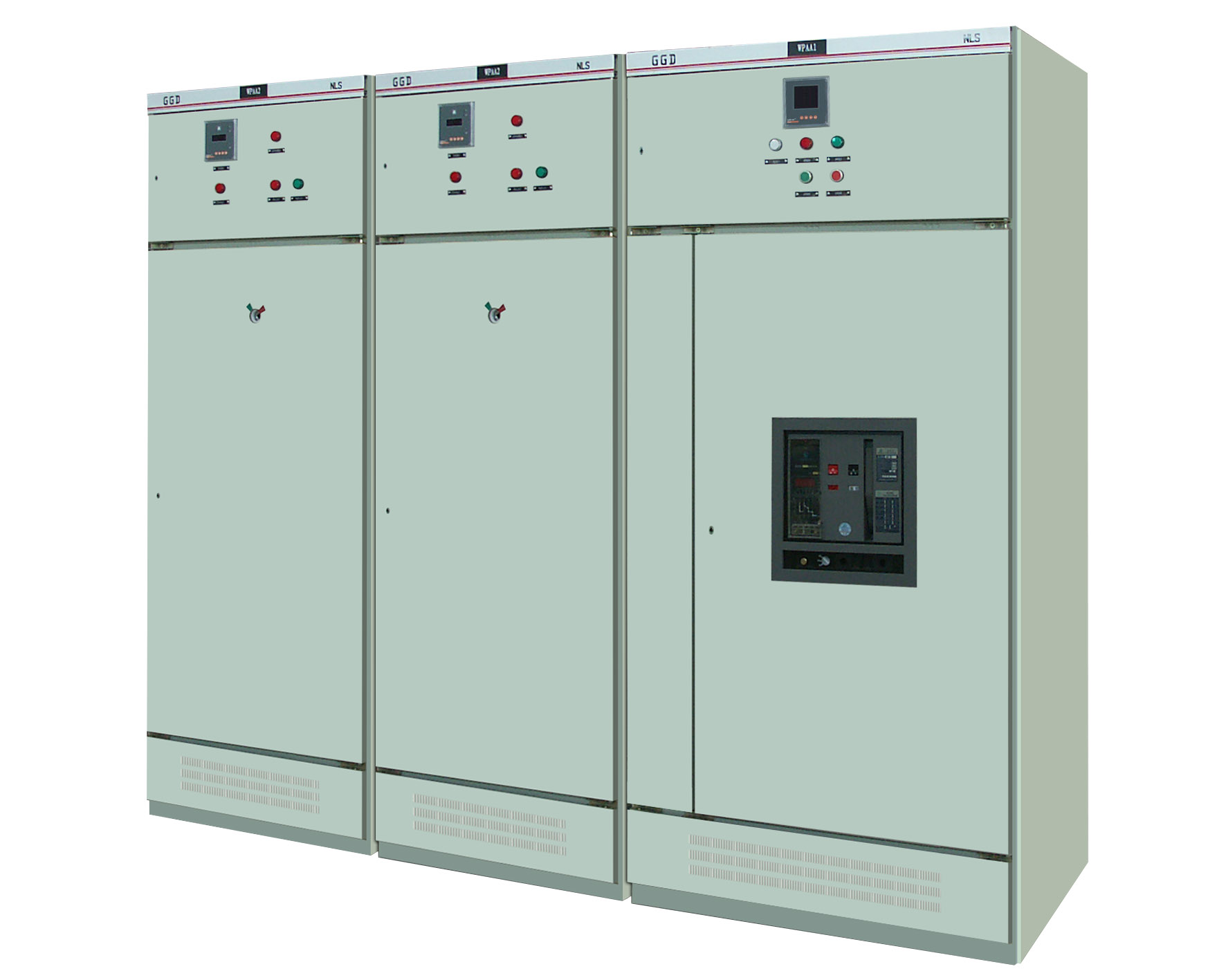

GGD低压配电柜

产品简介：GGD型交流低压配电柜适用于发电厂、变电站、厂矿企业等电力用户的交流50/60Hz额定工作电压380V、额定工作电流至3150A的配电系统，用作动力、照明及配电设备的电能转换、分配与控制之用。 GGD型交流低压配电柜的柜体采用通用柜的形式，构架用8MF冷弯型钢局部焊接组装而成，构架零件及专用配套零件由型钢定点生产厂配套供货，以保证柜体的精度和质量。通用柜的零部件按模块原理设计，并有以20mm为模块的安装孔，通用系数高。可以使工厂实现预生产，既缩短了生产制造周期，也提高了工作了效率。

1	环境温度：	不高于+40℃，不低于-15℃。且24h内平均温度不超过+35℃。
2	海拔高度：	海拔不超过2000m。
3	相对湿度：	日平均值不超过95%，月平均值不超过90%。
4	污染等级：	III级。
5		无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所。
6		无剧烈震动、颠簸的场所。

序号	名称	单位	数值
1	额定工作电压	V	380/690
2	额定绝缘电压	V	660/1000
3	额定频率	Hz	50/60
4	主母线额定电流	A	≤3150
5	主母线额定短时耐受电流（1S）	kA	≤80
6	额定峰值耐受电流	kA	≤143
7	配电母线额定电流	A	≤1600
8	配电母线额定短时耐受电流（1S）	kA	≤50
9	配电母线峰值耐受电流	kA	≤105
10	1min辅助回路工频耐受电压	kV	2
11	额定脉冲耐受电压	kV	8
12	外壳防护等级	IP	至IP54
13	电气间隙	mm	≥10
14	爬电距离	mm	≥12.5

> GGD低压配电柜样本点击下载
