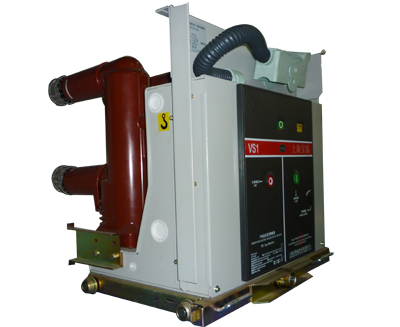

VS1-12T型高压真空断路器

产品简介：VS1（ZN63A）-12/T型断路器是我公司长期规模化生产的一种经典真空断路器，该产品采用复合绝缘或固封极柱配一体化弹簧操动机构，保证了稳定的电气性能与机械性能。该型断路器符合M2、E2、C2级断路器的要求，符合断路器GB、DL、JB、IEC等标准的规定，经过我公司长期规模化生产，该系列产品具有通配性强、系列规格全、质量稳定、性价比高等特点。 VS1（ZN63A）-12/T型真空断路器是三相交流50Hz、额定电压3.6~12kV户内高压开关设备，供工矿企业、发电厂及变电站作为控制和保护之用，并适用于频繁操作的场合。具备完善的机械及电气联锁功能，适配国内主流开关柜使用。该产品性能优异，广泛用于：工业:化工、冶金、建筑业、制造业；民用：住宅小区、医院、企业单位配电；交通：地铁、高速铁道等。

1	环境温度：	不高于+40℃，不低于-15℃。且24h内平均温度不超过+35℃。
2	海拔高度：	海拔不超过1000m。
3	相对湿度：	日平均值不超过95%，月平均值不超过90%。
4	污染等级：	III级。
5		无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所。
6		无剧烈震动、颠簸的场所。

序号	项目	单位	数值
1	额定电压	kV	12
2	额定频率	Hz	50
3	额定短时工频耐受电压(1min)	kV	42
4	额定雷电冲击耐受电压	kV	75
5	额定电流	A	630~4000
6	额定短路开断电流	kA	20/25/31.5/40/50
7	额定短时耐受电流(4s)	kA	20/25/31.5/40/50
8	额定短路关合电流	kA	50/63/80
9	额定短路持续时间	s	4
10	额定短路开断电流直流分量	%	40
11	额定电缆充电开断电流	A	50
12	额定操作顺序		O-0.3s-CO-180s-CO
13	额定单个/背对背电容器组开合电流		400/630（可协商）
14	分闸时间	ms	20-50
15	合闸时间	ms	35-70
16	合闸弹跳时间	ms	≤2(40、50kA≤3)
17	三相合分不同期时间	ms	≤2
18	分闸速度(分闸后6mm)	m/s	0.9-1.2
19	合闸速度	m/s	0.5-0.8
20	触头反弹幅值	mm	≤2
21	机械寿命	次	30000(40kV及以上10000)
22	触头开距	mm	9±1
23	触头超行程	mm	3.5±0.5
24 25	主导电回路电阻	µΩ	630	1250	1600-2000	2500-4000
24 25	主导电回路电阻	µΩ	45	40	35	25
	额定操作电压	V	AC 110/220 DC110/220
26	储能电机额定电压	V	AC 110/220 DC110/220
27	储能时间	s	≤10
28	储能电机功率	W	80

注：4000A需强制风冷。
