固封极柱式真空断路器

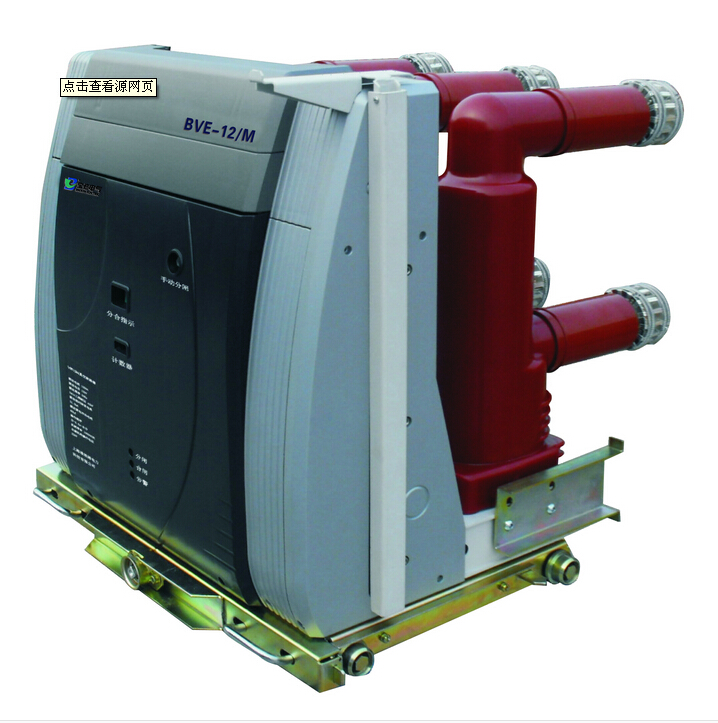

BVE-12M型高压真空断路器

产品简介:BVE-12/M型系列真空断路器是上海宝临电气科技最新研发的中压固封式交流高压真空断路器产品,该系列产品采用性能卓越的固封极柱技术,配合控制精确稳定的模块化永磁机构,保证断路器优越的电气性能。永磁机构是一种电磁操动永磁保持,电子控制的操动机构,与断路器使用的传统弹簧机构和电磁机构相比,工作时主要运动部件减少,无需机构脱、锁扣装置,故障源少,具有很高的可靠性和机械寿命。该断路器符合M2、E2、C2级断路器的要求,符合断路器GB、DL、JB、IEC等标准规定,该系列产品代表了中压断路器设计和制造的先进水平。 BVE-12/M系列真空断路器是三相交流50Hz额定电压3.6~12kV户内高压开关设备,供工矿企业、发电厂及变电站作为控制和保护之用,并适用于频繁操作的场合。具备完善的机械及电气联锁功能,适配国内主流开关柜使用。

  • 环境条件
  • 性能参数
  • 资料下载



 1  环境温度:  不高于+40,不低于-15。且24h内平均温度不超过+35
 2  海拔高度:  海拔不超过1000m
 3  相对湿度:  日平均值不超过95%,月平均值不超过90%
 4  污染等级:  III级。
 5    无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所。
 6    无剧烈震动、颠簸的场所。




项目

单位

数值

1

额定电压

KV

12

2

额定短时工频耐受电压(1min

42

3

额定雷电冲击耐受电压(峰值)

75

4

额定频率

HZ

50

5

额定电流

A

630~4000

6

额定短路开断电流

kA

20/25/31.5/40/50

7

额定短时耐受电流(4s)

20/25/31.5/40/50

8

额定峰值耐受电流

kA

50/63/80/100/125

9

额定短路关合电流

50/63/80/100/125

10

二次回路工频耐受电压(1min

V

2000

11

额定单个/背对背电容器组开合电流

A

630/400

12

分闸时间(额定电压)

ms

2050

13

合闸时间(额定电压)

≤70

14

机械寿命

50000

15

额定短路电流开断次数

5040kA20

16

动、静触头允许磨损累计厚度

mm

3

17

额定合闸操作电压

V

AC110/220

DC110/220

18

额定分闸操作电压

19

首次储能时间

S

15

20

触头开距

mm

9±1

21

超行程

mm

3.5±0.5

22

触头合闸弹跳时间

ms

240kA3

23

三相分、合闸不同期性

ms

2

24

平均分闸速度(触头分开~6mm

m/s

1.1±0.2

25

平均合闸速度

m/s

0.6±0.2

26

触头分闸反弹幅值

mm

2

27

触头合闸接触压力

mm

2200±10020kA25kA

28

额定操作顺序

N

O-0.3s-CO-180s-CO

注:4000A需强制风冷。
