绝缘筒式真空断路器

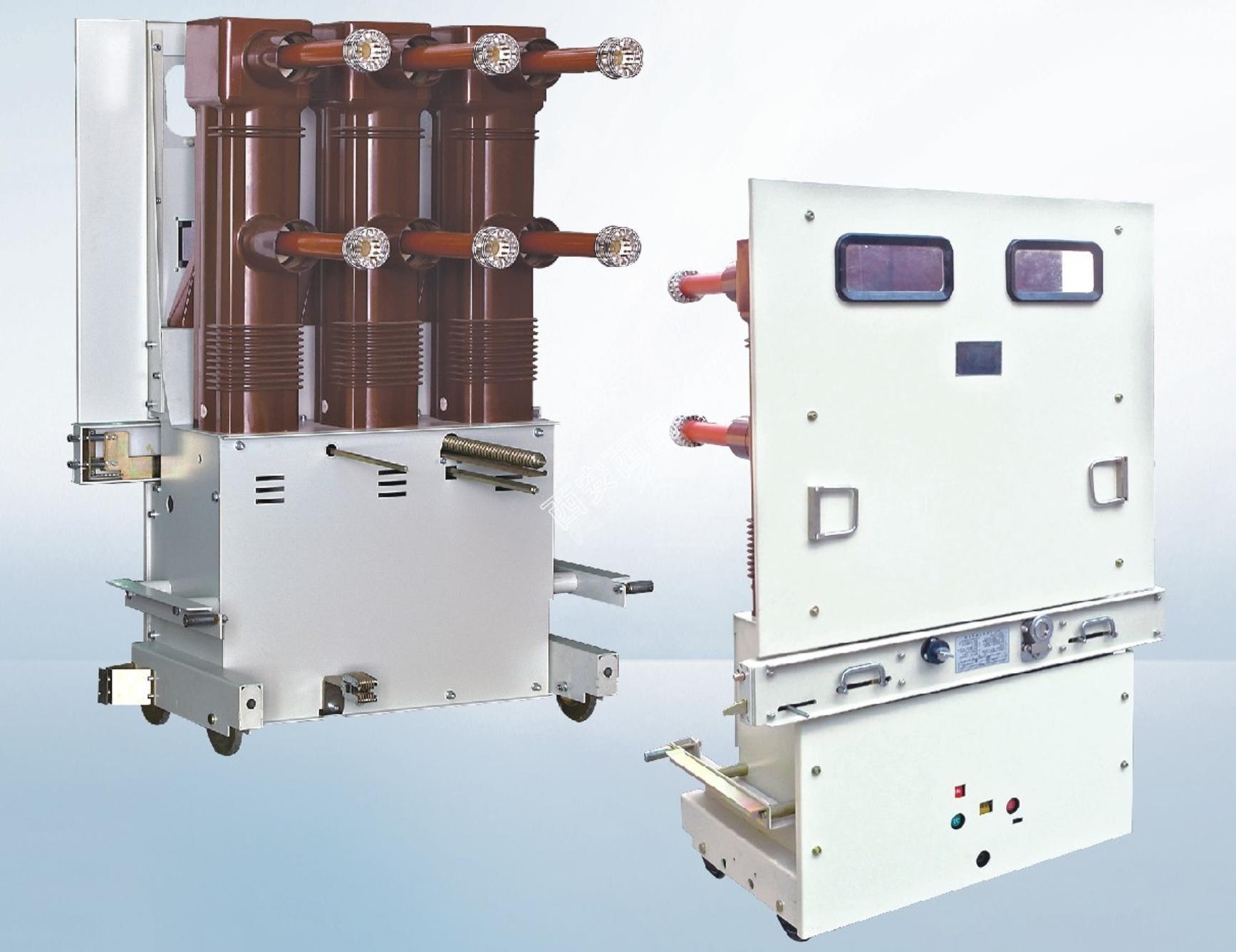

ZN85-40.5型高压真空断路器

产品简介:ZN85-40.5型真空断路器是三相交流50Hz,额定电压为40.5kV,户内高压开关设备,断路器可进行频繁的操作,具有多次开断和快速重合闸的能力。作为工矿企业,发电厂及变电站电气设施的控制和保护单元,由于断路器的特殊优越性,尤其适用于要求额定工作电流下频繁操作或多次开断短路电流的场所。

  • 环境条件
  • 性能参数
  • 资料下载



 1  环境温度:  不高于+40,不低于-15。且24h内平均温度不超过+35
 2  海拔高度:  海拔不超过1000m
 3  相对湿度:  日平均值不超过95%,月平均值不超过90%
 4  污染等级:  III级。
 5    无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所。
 6    无剧烈震动、颠簸的场所。





序号

项目

单位

数值

1

额定电压

kV

40.5

2

额定频率

Hz

50

3

额定短时工频耐受电压(1min)

kV

95

4

额定雷电冲击耐受电压

kV

185

5

额定电流

A

630~2500

6

额定短路开断电流

kA

20/25/31.5

7

额定短时耐受电流(4s)

kA

20/25/31.5

8

额定短路关合电流

kA

50/63/80

9

额定短路持续时间

s

4

10

额定短路开断电流直流分量

%

40

11

额定电缆充电开断电流

A

50

12

额定操作顺序

O-0.3s-CO-180s-CO

13

额定单个/背对背电容器组开合电流

400/630(可协商)

14

触头允许磨损厚度

mm

3

15

分闸时间

ms

35-60

16

合闸时间

ms

50-100

17

合闸弹跳时间

ms

≤3

18

三相合分不同期时间

ms

≤2

19

分闸速度(分闸后15mm)

m/s

1.6-2

20

合闸速度

m/s

0.5-0.8

21

触头反弹幅值

mm

≤3

22

机械寿命

10000

23

触头开距

mm

22±2

24

触头超行程

mm

7.5±1.5

25

主导电回路电阻

µΩ

≤55

26

额定操作电压

V

AC 110/220  DC110/220

27

储能电机额定电压

V

AC 110/220  DC110/220

28

储能时间

s

≤15

29

储能电机功率

W

230

注:4000A需强制风冷。
