三箱类配电设备

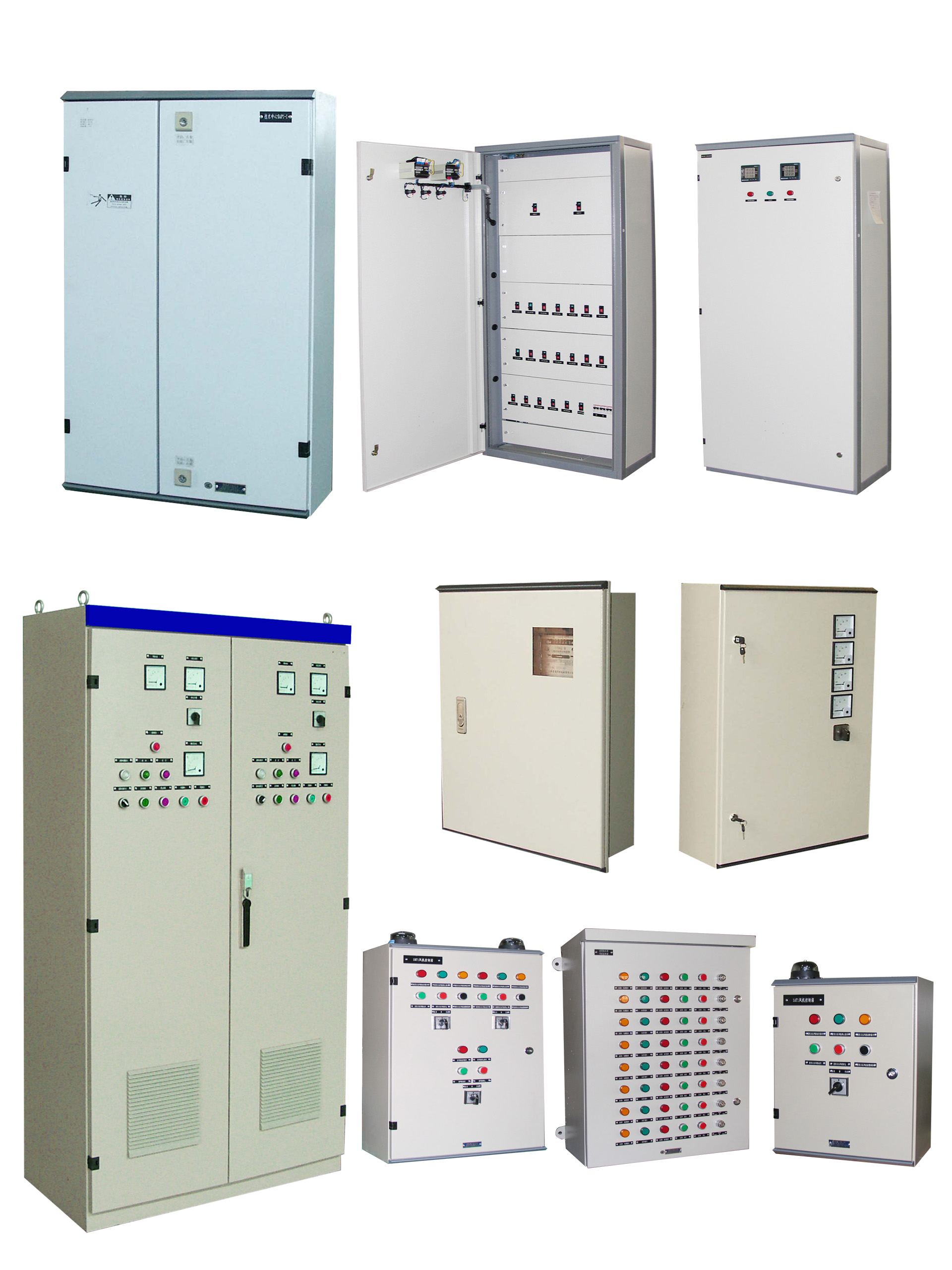

BXL1 XL-21配电箱

产品简介:BXL1 XL-21系列动力配电箱适用于电压380V,容量为0.52~75kW电机的电控装置及照明之用。是配电系统的末级设备。配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上,构成低压配电装置。正常运行时可借助手动或自动开关接通或分断电路。故障或不正常运行时借助保护电器切断电路或报警。借测量仪表可显示运行中的各种参数,还可对某些电气参数进行调整,对偏离正常工作状态进行提示或发出信号。常用于各发、配、变电所中。

  • 环境条件
  • 性能参数
  • 资料下载



 1  环境温度:  不高于+40,不低于-15。且24h内平均温度不超过+35
 2  海拔高度:  海拔不超过2000m
 3  相对湿度:  日平均值不超过95%,月平均值不超过90%
 4  污染等级:  III级。
 5    无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所。
 6    无剧烈震动、颠簸的场所。





 序号

名称

单位

数值

 1

 额定工作电压

 V

 380/690

 2

 额定绝缘电压

 V

 660/1000

 3

 额定频率

 Hz

 50/60

 4

 最大工作电流

 A

 ≤630

 5

 1min辅助回路工频耐受电压

 kV

  2

 6

 额定脉冲耐受电压

 kV

  8

 7

 外壳防护等级

     IP

 至IP55

 8

 电气间隙

mm

 20

 9

 爬电距离

mm

 ≥12.5
