电力智能保护测控装置及自动化监控系统

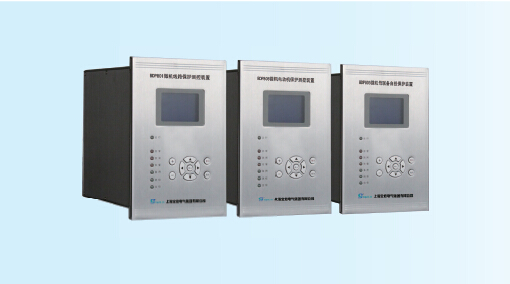

BDP800系列智能保护测控装置

产品简介:BDP800系列智能保护装置是适用于电力系统输电线路和电力元件的成套保护测控装置,可用于馈电线路保护、电抗器保护、变压器保护、电容器保护以及110kV及其以下电压等级的备用电源自投、测量和控制。该保护装置采用“可视化”逻辑图实现继电保护功能,整体保护配置灵活,设计合理规范,性能稳定可靠。

  • 环境条件
  • 性能参数
  • 资料下载

         1. 采用液晶汉化显示,菜单式操作,人机界面友好。
         2. 保护配置灵活,可以通过控制字设定保护投退。
         3. 采用32位高速汽车级芯片为保护主CPU,配置以大容量的RAM和Flash Memory。记录的录波报告为10份,记录的SOE数为100条,日常操作日志数为100条,记录信息在装置掉电后不会丢失。
         4. 保护采用高速A/D转换器, A/D转换器转换速率为1000KSPS。采样速率快,采样精度高。
         5. 自带时钟芯片,并配置GPS硬件对时电路,便于全系统时钟同步。
         6. 通信方式灵活选择,可采用RS232/RS485口,与变电站综合自动化系统配合,并可实现远方定值修改,事件记录上传等。
         7. 装置采用背插式结构和特殊的屏蔽措施,可靠性高。
         8. 装置无可调节元件,大大提高装置运行稳定性。
         9. 有完善的自检功能,并且自动记入日常事件记录。



主要功能

应用场合

BDP801

三段式过流保护(可经复合电压启动,可带方向) / 三段式零序过流保护(可带方向) / 过负荷保护 / 重合闸 / 检同期手合 / 合闸加速保护 / 低周减载 / 低压减载 / 小电流接地选线 / 测量

智能线路保护测控装置

馈电线路

BDP802

二段式复合电压过流保护 / 反时限过流保护 / 二段定时限负序过流保护 / 高压侧定时限零序过流保护 / 低压侧定时限零序过流保护 / 低压侧反时限零序过流保护 / 过负荷保护 / 过电压保护 / 低电压保护 / 非电量保护 / FC闭锁 / 4-20mA输出 / 测量

智能配变保护测控装置

变压

BDP803

电流速断保护 / 过流保护 / 过电压保护 / 低电压保护 / 零序过流保护 / 不平衡电流保护 / 不平衡电压保护 / 差电压保护 / 差电流保护 / 测量

智能电容器保护测控装置

并联电容器组

BDP805

电流速断保护 / 定时限过流保护 / 二段定时限负序过流保护 / 反时限负序过流保护 / 过热保护 / 堵转保护 / 单相接地保护 / 低电压保护 / 过负荷保护 / 非电量保护 / FC闭锁 / 4-20mA / 测量

智能电动机保护测控装置

电动机

BDP807

二段式过流保护 / 过流加速 / 进线备投 / 母联备投 / PT断线告警

智能母联备自投测控装置

母联备自投

BDP809

过电压告警/低电压保护/PT断线告警/频率异常告警/母线电压并列

智能PT监测及并列装置

PT
