箱式变电站

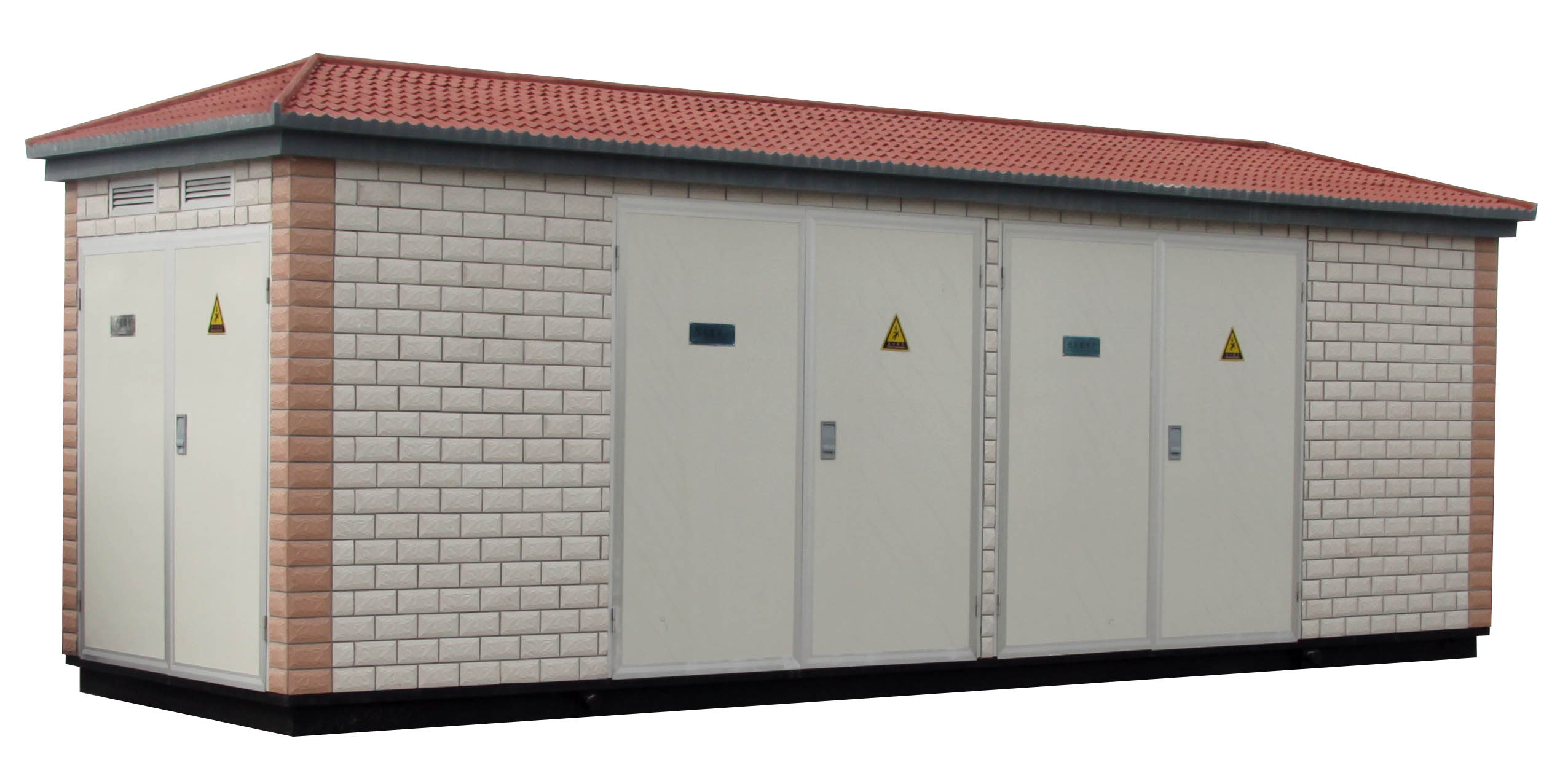

ZBW型箱式变电站

产品简介:ZBW型箱式变电站(简称箱变)是一种把高压开关设备、配电变压器、低压开关设备、电能计量设备和无功补偿装置等按一定的接线方案组合在一个或几个箱体内的紧凑型成套配电装置。它适用于额定电压10/0.4kV三相交流系统中,作为接受和分配电能之用。适用于工厂、矿山、油田、港口、机场、城市公共建筑、居民小区、高速公路、地下设施等场所。 箱变在技术上具有:成套性强、体积小、造型美观、运行安全可靠、维护方便、可选择性大等优点。在经济上具有占地面积小、移动方便、深入负荷中心、建设周期短、减少浪费等优点。

  • 环境条件
  • 性能参数
  • 资料下载



 1  环境温度:  不高于+40,不低于-15。且24h内平均温度不超过+35
 2  海拔高度:  海拔不超过1000m
 3  相对湿度:  日平均值不超过95%,月平均值不超过90%
 4  防震水平:  水平加速度不大于0.3g;垂直加速度不大于0.15g。
 5  安装地点:  安装在通风良好,无腐蚀性气体腐蚀金属的场所,地面倾角≤3·
 6    无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所。





序号

项目

单位

高压侧

变压器侧

低压侧

1

额定容量

KVA

50-1250

2

额定电压

KV

10

10/0.4

0.4

3

额定电流

A

400-630

72.2/1820

2000

4

额定短路开断电流

KA

≥20

≥30

5

额定关合电流

KA

50

6

热稳定电流

KA/S

≥20/4

≥30/1

7

1min工频耐压

KV

对地:42

断口:48

干式:28

油浸:35

2.0/2.5

8

雷电冲击耐压

KV

对地:42

断口:48

9

防护等级

IP65

10

噪音水平

DB

65(干式变压器)

55(油浸式变压器)
