烟气脱硫自动化控制系统解决方案

    根据脱硫工艺流程的特点，本公司提供的脱硫自动化控制系统一般包括烟气输送及调温系统、吸收塔系统、吸收剂制备供应系统、二氧化硫吸收和氧化系统、副产品处理系统以及废水处理系统，具体工程的脱硫系统因条件不同，其组成也略有差异。
    本系统提供的脱硫工艺配套自动化控制系统的硬件一般包含高低压控制柜、PLC控制柜、工控机、脱硫工艺相关仪表及执行机构。系统上位机软件包含用户登录模块、吸收塔的压力、温度、液位、PH值、进口烟气和出口烟气的SO2、NOX、O2含量及附属设备的数据显示模块、远程控制模块、智能算法控制模块、查询和打印模块等。


    整个脱硫自控控制系统采用了管理级、控制级和过程级三层网络结构，其中包括数据采集和处理、模拟量控制、顺序控制以及保护连锁、报警等功能。
    过程级控制主要采用PLC和执行机构（电动调节阀、变频器）控制生产过程，另外采用智能仪表采集现场压力、温度、流量等各项数据。系统正常运行时，采用闭环控制，系统根据设定值和实测值的差值实现自动控制，使被控量自动稳定于设定值；当自动控制系统发生异常时，可由现场操作人员直接对调节阀、变频器等执行机构进行操作，即通过手动控制以确保整个系统的安全、稳定、有效运行。
    监控级运行可实现实时数据采集和控制软件（监控组态软件）完成烟气脱硫系统监控与管理。监控范围包括：现场控制设备的启停操作及运行状态；脱硫控制系统的动态参数；脱硫除尘后烟气中烟尘、SO2排放浓度。整个系统功能范围内的全部报警项目可在显示器上显示并可在打印机上打印。

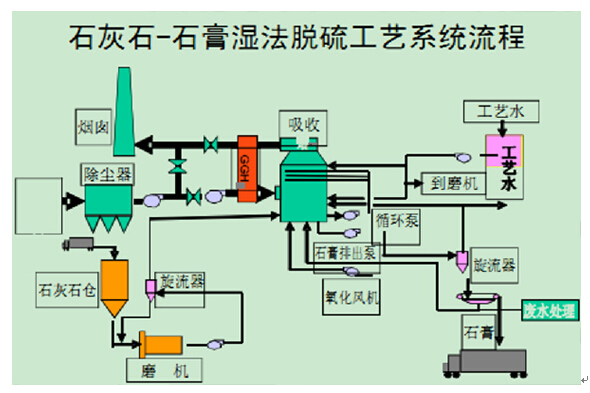

    烟气脱硫技术主要利用各种碱性吸收剂吸收烟气中的SO2，将其转化为较稳定且易机械分离的硫化合物，从而达到脱硫目的。北京科慧德公司根据客户要求提供多样化脱硫工艺控制系统，其中石灰石-石膏法脱硫是比较经济实用并且具有良好市场前景的一种脱硫方式，不仅工艺成熟，脱硫效率高而且稳定，具有系统简单、脱硫成本低，运行可靠，所产生的最终固态产物易于处理等优点。
    本脱硫自控控制系统可实现液位自动控制、pH值的智能调节、排灰浆精准控制等功能，有效提升脱硫效率，同时使SO2的排放要求达到国家环保标准。每个仪器仪表在上位机软件中都设有历史曲线趋势方便直观对比，各设备在历史报表里都会有历史记录，提供查询和打印功能。

• > 烟气脱硫自动化控制样本点击下载
